虹润手操器显示控制仪,手动操作器

NHR-5500系列手动操作器

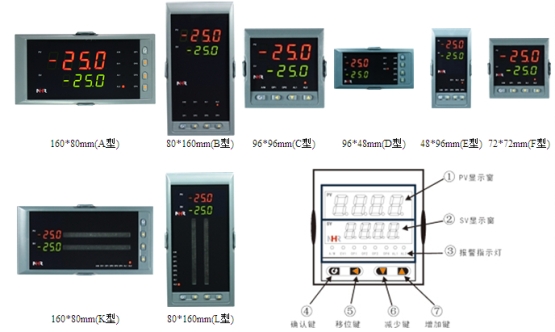

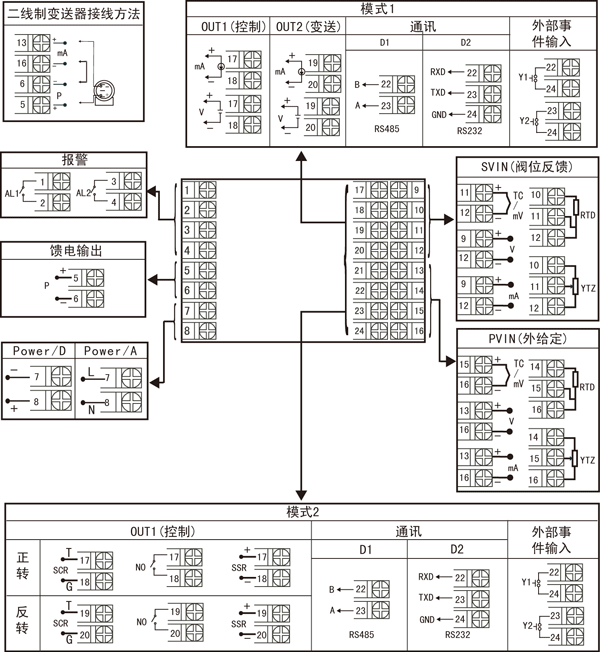

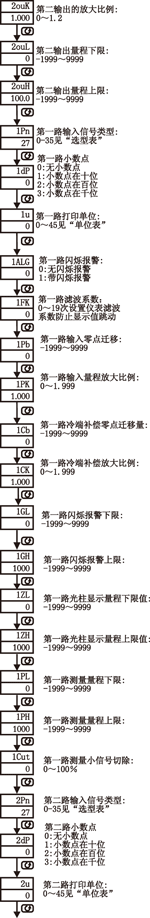

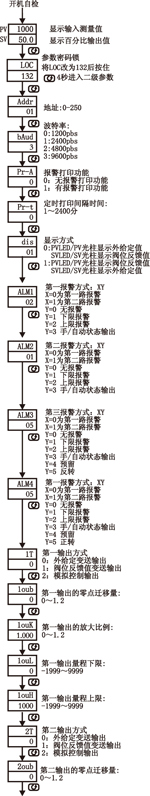

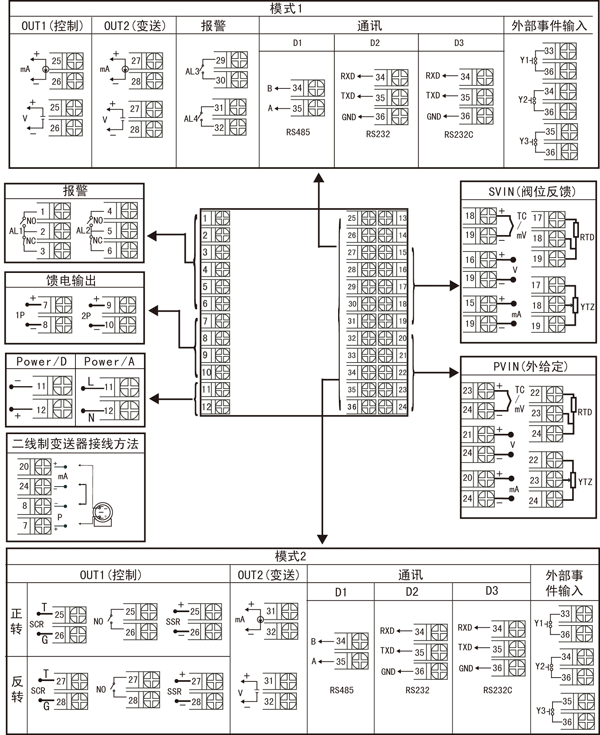

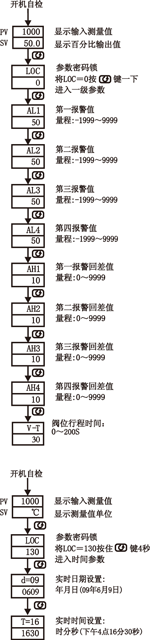

概述 NHR5500系列手动操作器适合作为DCS系统回路调节控制输出和智能调节器控制输出的备用操作器使用,可同时输入和显示给定信号和反馈信号,可与各类传感器,变送器配合使用,实现对温度,压力,液位,容量,速度等物理量的测量显示,并配合各种执行器对电磁阀,电动调节阀,变频器等设备进行控制,报警控制,数据采集等功能。 双屏LED数码显示,PV显示外给定值,SV显示阀位反馈值,外给定值,阀位反馈值可以选择百分比光柱模拟指示(0～100％)。 具备36种信号输入功能,可任意选择输入信号类型；0.2％级测量精度 具备“上下限报警”,“闪烁报警”,“手动状态报警”等报警功能。带LED报警灯指示 可搭配各种调节阀使用,一量调节阀失效,可由本产品手动控制操作,并可取代伺服放大器直接驱动阀门。 可带一路模拟量控制输出或一组开关量控制输出(继电器正转,反转控制)及一路模拟量变送输出。 可实现手/自动无扰切换功能,手动切除到自动时,采用逼近算法,并带切换限幅功能。 支持RS485,RS232串行接口,采用标准MODBUS RTU通讯协议。 仪表可带RS232C打印功能,具有手动打印,定时打印,报警打印等功能。 带DC24V馈电输出,为现场变送器配电。 输入,输出,电源,通讯相互之间采用光电隔离技术。 具备多种外形尺寸及样式供用户选择。 参数设定密码锁定,参数设置断电永久保存,具备参数恢复出厂设定功能。 仪表面板 参数功能 注：以上参数为仪表全部参数,如果不是全功能仪表,则未选功能所对应的参数将不予显示。 仪表接线图 规格尺寸为A,B,C,D,E,K,L型接线图 注：横竖式仪表后盖接线端子方向不一样,见示意图1。 规格尺寸为A,B,C,D,E,K,L型接线图 注:横竖式仪表后盖接线端子方向不一样,见示意图1。图一 规格尺寸为F型接线图 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上,只能选择一种。 仪表选型 NHR-5500□-□/□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ①规格尺寸 ②PV第一路外给定输入分度号/③SV第二路阀位反馈输入分度号 代码 宽*高*深 代码 分度号（测量范围） A B C D E F K L 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 160*80*110mm（横式/光柱） 80*160*110mm（竖式/光柱） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 ④控制输出（OUT1） 代码 输出类型（负载电阻RL） 0 1 2 3 4 5 K1 K3 K4 K5 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅触发脉冲输出 固态继电器驱动电压输出 双向可控硅通断输出 ⑤变送输出（OUT2） 代码 输出类型（负载电阻RL） X 0 1 2 3 4 5 无变送输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) ⑥报警输出（继电器接点输出） 代码 报警限数 X 1 2 3 4 无输出 1限报警 2限报警 3限报警 4限报警 ⑦通讯输出/外部事件输入 ⑧馈电输出 代码 通讯接口/数字量输入接口 代码 馈电输出（输出电压） X D1 D2 D3 Y1 Y2 Y3 无通讯输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件输入1（强制手动） 外部事件输入2 外部事件输入3 X 1P 2P 无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示第一路12V,第二路24V馈电输出。 ⑨供电电源 ⑩备注（无可省略） 代码 电压范围 A D AC/DC 100-240V(AC/50-60Hz) DC 20-29V 备注： 1,选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只 能选择其中一种功能。 2,规格尺寸为F型的仪表不带RS232C打印接口。 3,规格尺寸为D,E型的仪表,接线端子25～36间如有带报警功能,继电器触点容量为AC125V/0.5A,DC24V/0.5A,其它规格尺寸的仪表继电器触点容量为AC220V/2A,DC24V/2A。 4,当仪表选择K5控制输出功能时(正,反转输出),报警输出最多只能选择2限报警。 5,在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。 例1：NHR-5500A-27/27-0/0/2/X/X-A(模拟量控制) 例2：NHR-5500A-14/27-K1/0/2/D1/X-A(阀位正反转控制)
