新疆某度假型酒店暖通空调设计（建筑）

                                    周明

                        新疆凯盛建材设计研究院有限公司

摘要：本文介绍了新疆乌鲁木齐县水西沟镇某度假型酒店的暖通空调设计，包括设计参数、采暖空调冷热源、水系统、通风系统、防排烟系统和自控的设计。

关键词：严寒地区度假型酒店地板辐射采暖热回收室内温控节能

1  工程概况

    本工程位于新疆乌鲁木齐市乌鲁木齐县水西沟镇，地处乌鲁木齐南山风景区，该风景区夏季绿树成荫，芳草满地，为首选避暑去处；冬季为新疆地区传统的滑雪胜地，设有大大小小十几个滑雪场。当地旅游资源十分丰富，目前中小规模的度假村，家庭式旅店很多，一直没有大型上规模的度假酒店项目开发，随着第十三届冬运会将在2016年1月在当地举办；促成了本项目的快速开发建设。本项目是集会议、住宿、餐饮、休闲娱乐为一体的综合型度假酒店。总建筑面积约29601 m²，建筑高度18.90 m。地下一层，地上四层。负二层为地下车库、设备用房及酒店附属用房。负一层为阶梯式报告厅、会议中心、会议室、大宴会厅、餐饮包厢、风味餐厅、中央厨房、休闲娱乐场所、游泳馆、桑拿洗浴。一层为酒店大堂、西餐厅、西餐厨房及羽毛球馆，客房。二至三层为客房，其中三层设置有总统套房一间。

2  设计参数及冷热负荷指标

2.1建筑围护结构热工参数

    本工程位于乌鲁木齐市，建筑气候分区为严寒B区。

    本建筑体型系数：S=0.18。

    外墙：一层为60 mm厚酚醛板加干挂石材，传热系数K=0.42  W/(m²．K)；二层以上为60 mm厚XPS板加真石漆，传热系数K=0.37 W/(m²．K);墙体均为200 mm加气混凝土砌块（500级）。

    屋面：100 mm厚XPS保温板，传热系数K=0.30 W/(m².K)。

    外窗：铝合金（断热桥）普通中空玻璃窗，传热系数K=2.50 W/(m²．K)。

    底面接触室外空气的架空或外挑楼板：100 mm厚XPS保温板，传热系数K=0.31 W/(m².K)。

2.2主要设计参数

  主要设计参数见表1。

2.3冷热负荷指标

    通过计算，得到冷热负荷指标如下：1）地板辐射采暖热负荷指标为47 W/m²;2）空调采暖热负荷指标为85 W/m²；3）散热器采暖热负荷指标为32 W/m²;4）水系统空调冷负荷指标为79 W／m²；多联机空调冷负荷指标为70 W/m²。

3  采暖设计

3.1热源

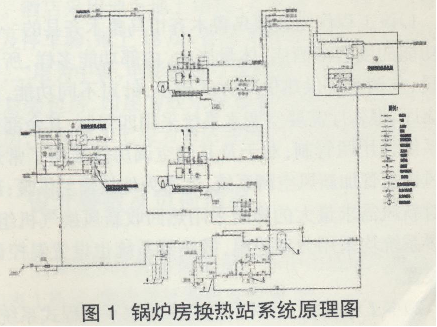

    本工程热源为双热源设计（图1），一路为市政热源，供回水温度95/70℃供本工程冬季采暖，一路为自备热源，采用一台LR-29燃气采暖热水锅炉，额定负荷1650 kW，供过渡季及市政热源不稳定时辅助供暖使用。锅炉设计供回温度85/60℃。本工程除地下车库及不宜用地板辐射采暖的房间外均采用地板辐射采暖。地板辐射采暖设计供回水温度为50/40℃，由锅炉出水通过智能热交换机组供暖。负二层地下车库及酒店附属用房均采用散热器采暖，供回水由锅炉直接提供。

3.2地板辐射采暖

    本工程地板辐射采暖干管采用下供下回水平同程式系统，在连接供水立管的水平横支管上均设控制阀（供水为闸阀，回水为流量平衡阀）。智能换热机组自带室外气候补偿器，能够根据室外温度调节变频水泵流量，从而达到节能目的。室内地暖布置均按照一个房间一个或多个集分水器的原则，集分水器回水管上设置自动温度调节阀，与室内温度感应控制模块有线连接。保证所有房间的室内温度均可自主调节。图2为负一层采暖平面图。

3.3散热器采暖

    地下车库与酒店附属用房散热器采暖系统在出锅炉后就分别控制，地下车库系统采用水平串联式采暖系统，酒店附属用房采用水平单管跨越式系统，干管均采用水平同程式系统。酒店附属用房部分的散热器上均设置自力式恒温阀。

4  通风空调设计

4.1空调冷、热源

    本工程处于旅游风景区旁，夏季白天温度平均比市区低6～8℃左右，夜间低10℃ 左右。冬季比市区温度平均低2～6℃，制冷需求较小。故本工程除餐饮、会议用房、泳池及总统套房外，其他区域均无夏季空调。三层总统套房采用自己独立的一套VRV智能化中央空调系统。冷源设置在负二层空调机房内，设有一台离心式冷水机组，制冷量为823 kW，冷冻水供、回水温度为12/7℃。以满足建筑在最大时冷负荷的空调需求。制冷机组的散热是由安装酒店室外景观部分的单台220 m，m玻璃钢方形冷却塔提供冷却水。冷却水经冷却水循环泵循环使用。冬季仅酒店阶梯式报告厅及酒店中庭需要空调采暖，这两个区域的风机盘管采用四管制系统，冬季热源由锅炉房换热站内直接供给，供回水温度为50/40℃。该换热机组与地暖换热机组合用，节省投资及空间。

4.2空调风系统

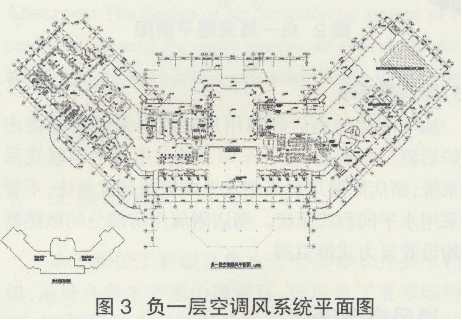

    酒店负一层至一层内有多种不同功能的用房，包括宴会厅、全日餐大堂、餐厅包厢、会议室、运动健身房等。在空间较小的包厢及小会议室等场所，采用风机盘管加新风系统；其余面积较大的房间，如宴会厅及全日餐大堂等，则会采用单风道定风量全空气空调系统，冬季送热风，夏季送冷风，以保证该空间内始终处于较舒适的温度。由于时间段的不同，空调冷负荷的需求也是不同的，其余空调房间均采用双管式风机盘管加新风系统，室外空气通过设于吊顶内的新风换气机处理后，再经由玻璃钢保温风道按通风要求分别送至各房间内，冬季室外新风也通过新风机组加热来达到室内的温度要求后送往各房间，宴会厅、阶梯报告厅因人员密集，新风需求量大，因此设置热回收装置，回收排风的冷／热量以预冷／热新风。图3为负一层空调风系统平面图。

4.3通风系统

    1)负二层水泵房、锅炉房、换热站、空调机房、配电室等采用机械送风及排风系统，平时送风及排风，锅炉房、配电室考虑事故通风，均采用防爆风机。

    2)地下车库采用空气诱导器加机械排烟通风系统，平时为送风及排风，火灾时为排烟及补风，地下车库出入口处均设置热风幕。

    3)地上部分超过20 m的内走廊部分均设置机械排烟系统，自然补风。

    4)负二层配电室采用气体灭火系统，设置自动泄压口。

    5)负二层及负一层的中央厨房将设置机械通风系统（排出厨房排气罩的排油烟系统／厨房全面排风系统），同时设有灶台位补风（冷风或热风），以改善厨房室内空气环境并保持室内负压状态，防止异味漏出。

    6)客房分卫生间为机械排风系统，由竖向排风管道负责卫生间排风并三层顶夹层中集中收集机械排放，保证了酒店坡屋面的美观性，补风为自然补风，排风道未考虑直接出屋面的原因是酒店为整体坡屋面，太多的排风道影响美观及不利于防水。

    7)公用卫生间等地方设置排风，补风由酒店部分空调系统补充或采用自然补风，以保证排气效果。

    8)垃圾用房设置机械通风系统，以改善室内环境并保持室内负压状态，防止异味漏出。

4.4自动控制

    空调风机盘管设有带三速开关的温度控制器，回水管上均设有电动两通阀，通过设置在室内的温控器自动进入调节风机盘管的冷热水量，控制温度保持在所需的范围内，空调机房内，冷冻水供回水总管间设有压差控制器，通过设定压差来控制供回水总管之间的旁通电动调节阀，达到自控及节能目的。冷水机组回水管上设置动态平衡阀。保证系统随时按所需变换动态流量。

    负一层的新风机组设有高敏感度温度控制器，送风口处设有温度传感器，回水管上均设有电动调节阀，控制新风处理后的温度。新风机组的空气过滤网上设有压差开关，当空气过滤网两侧压差超过设定值时，将会发出警告提示需要清洗或更换空气过滤网，同时新风机组设有防冻保护控制，依靠水流指示器，一旦有供水支路断流和欠流量，系统将立即关闭风机，并且提示报警。

5  总结

    1)该工程作为新疆乌鲁木齐市乌鲁木齐县的一座多功能的度假型酒店，体量庞大，内部功能多样，所以采暖、空调系统供热供冷方式较多，针对不同功能，大宴会厅、报告厅需要空调水系统采用四管制，其余部分水系统采用两管制；对于及其他空调房间采用了常规的风机盘管加新风空调系统，冬季为地板辐射供暖；部分对新风需求量大的房间采用热回收新风换气机组。地暖系统均采用分室控温，散热器系统也设置温控调节装置。

    2)本工程采暖、空调系统均采用水平同程式系统，支、立管上均设置平衡阀。系统无水利失调的问题。

    3)新风采用玻璃钢风管制作，橡胶垫密封，减少漏点及可靠性；客房及公共卫生间的排风也采用UPVC管制作，节省工期及成本。

4)新风及排风通过设于吊顶内的新风换气机组进行交换，既省空间又达到了节能的效果。

    5)本工程为市政热源及自备热源双热源，冬季采用市政节省能源，过渡季采用自备热源，省掉在过渡季节采用电采暖的大笔费用。
